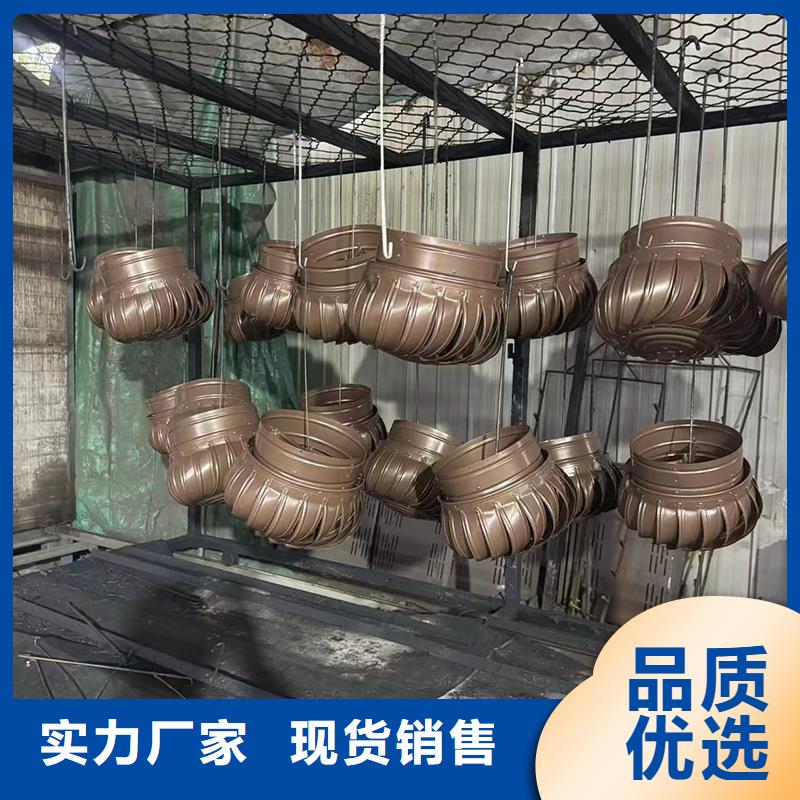

23J916图集无动力风帽欢迎来电

连云港赣榆 2025百叶 A系列 无动力 A-ZF-BPS-CK型单侧开式防火止回阀采用侧向开启方式，阀门的开启与闭合与吸油烟机同步，阀门盖板开启时与排气道呈垂直状态，向侧上方排风。阀体闭合时阀门紧贴排气道，阀体不占用排气道通风截面，不影响整个排气系统的通畅性。止回阀采用倾斜式防火结构，发生火情时能强制自行关闭。侧开式防火止逆阀附有安装底板，当阀体需维护保养时，将四周的安装螺丝旋下，阀体即可拆下当止回阀位于吊顶上方时，必须在吊顶设置检修孔，开孔尺寸应大于300x300。A型排气道防串烟、连云港赣榆当地防火技术的特点全部由阀体实现，A-ZF-BPS-CK型侧开式止回阀是系统核心部件。应配套使用。在安装止回阀时,排气道上的开洞尺寸为φ170。当排气道有外包墙时，外包墙开孔尺寸为250x250.安装止回阀底板时，底板背后应涂上水泥浆，以提高接口部位的密封性。止回阀用4只M4螺栓固定在安装底板上，阀门的转动轴应处于垂直状态。止回阀安装后，用手轻推开阀门，阀门能自动复位关闭时，产品安装合格。
