【天轮2JK矿井提升机常年供应】

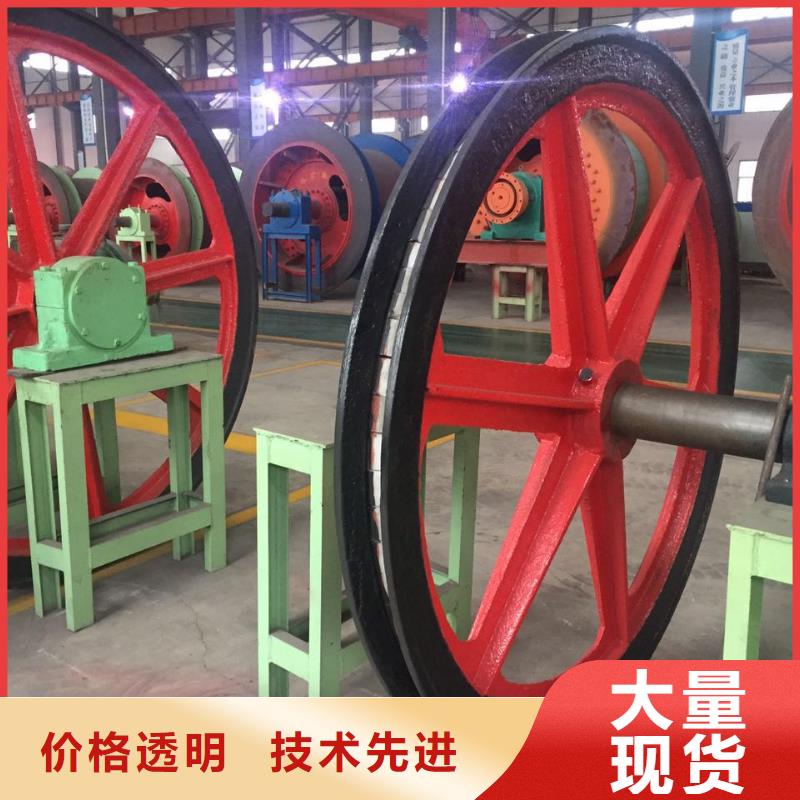

单绳缠绕式提升机固定天轮由天轮、天轮轴、平键、轴承、轴承座组成。天轮一般为铸焊式结构，轮毂和轮缘为铸钢，两者之间用槽钢焊接为一体。天 轮整体退火消除焊接应力，然后进行精加工。轮缘槽内装有尼龙衬垫（或其它材 料），使钢丝绳得以保护，以免钢丝绳与铸钢轮缘相摩擦，从而提高钢丝绳的使 用寿命。衬垫为楔型分体结构，可以方便地安装在天轮轮槽内，每圈衬垫的一对， 可通过轮缘的缺口安装到位，然后用螺栓固定的压块将一对衬垫压紧。天轮轴采用优质中碳锻钢或优质合金锻钢，经过严格的超声波探伤检查，天 轮轴与天轮的连接部位加工有平键槽。平键用于固定连接天轮与天轮轴。轴承采用承载力大，维护方便，具有调心性能的双列向心球面滚子轴承。轴承座采用铸钢或铸铁，利用螺栓固定在井架上，轴承座两侧编为加工面， 该面与井架上焊接的挡板之间设置有成对楔铁，可以调整并固定轴承座位置。

鹤壁万丰矿山机械天轮导向轮结构概述：导向轮结构与天轮装置基本相同，主要由轴、固定轮、游动轮、轴瓦、滚动 轴承、衬垫、轴承座、轴承梁等零部件组成，其中一个轮子（固定轮） 用平键与轴连接，钢丝绳运动时带动固定轮转动，固定轮又带动天轮轴一起转动，其余的轮子与导向轮的轴是滑动的，轮毂内压嵌有耐磨的铜套，该套内径与轴为动配合， 与轴有相对自由转动，称作游动轮，固定轮、游动轮为整体式结构，由轮毂、轮 缘与槽钢为辐条焊接而成。 在游动轮的轮毂与轴之间，各装有四个半轴瓦，一 般为铜瓦，为了保证轮子运转灵活，各轮子之间有 0.2 －0.5mm 的轴向间隙，以 保证各轮子相互转动时互不干扰。当各钢丝绳的线速度不完全相同时，游动轮与轴之间能自由的相对转动。轮缘槽装有衬垫，以防止钢丝绳与轮缘摩擦，从而延 长了钢丝绳的使用寿命。轴的两端均采用球面向心滚子轴承。
