螺杆式启闭机与铸铁闸门的安装与调试及使用保养

       （一）闸门安装调试

1、 安装前，要首先检查竖框与横框之间、闸板与闸板之间（指多块闸板组合的闸门）的连接螺丝，是否在运输装卸中引起松动，它们的接茬是否错牙，要调整成一个平面，检查闸板与闸槽的间隙，保证闸槽与闸板的间隙不大于0.08mm，如有间隙可以调节闭紧装置。上紧各连接螺栓。 2、 安装时闸门整体竖入预留槽，在两边立框的下面垫上调整垫（严禁垫下横梁），两立框用手动葫芦和斜拉立稳，将闸门找直找平，各地脚孔内串上地脚螺栓，调节好闸门的位置，支好模板进行二期浇注。 3、 浇注混凝土时，流进闸板、闸框、斜铁、挡板间的灰浆应彻底，以防止灰浆凝固后影响闸门启闭。 4、 加固物。闸门出厂前，为使闸板、闸框贴合紧凑，安装后减少间隙，2m以上的闸门在上下框上安装了4-6个紧闭装置压铁，注意在间隙调整后，闭紧压铁拆除，以便闸门启闭。

@  1. 概述  LQDW型电、手动螺杆启闭机具有超负荷停机保护、事故报警显示、上下行程限位控制等功能，具有电手动切换机构自动切断电源、现场与遥控、与机联控功能，应用于水利水电、火力发电厂、核电站、市政、环保等泵站进出口闸门的开启和关闭，应用于工农业水渠的进、出口闸门截流的开启和关闭，应用于石油、化工、冶金、印染、造纸工厂等领域给排水闸门的开启和关闭。对于双吊点电手启闭机，所配电动装置与单吊点一致。该启闭机所用电动装置为密封户外型，可根据用户要求制成“三防型”(防霉、防潮、防盐雾)。 2. 型号说明 LQDW  启闭吨位（KN）  电手动螺杆启闭机  举例：LQDw－50型启闭机，指公称启门力50KN（即5吨），电手动螺杆启闭机。 3．  结构原理及操作程序     LQDW型电手动启闭机由电动装置、机座、丝杆、护罩及电气控制箱等组成，电动装置由专用电机、减速机构、转矩控制机构、行程控制机构、位置指示机构、手/电动转换机构及现场操作机构组成。本启闭机由电动机或手动摇柄带动传动装置(齿轮、蜗轮、蜗杆或减速箱)运转驱动传动螺母(或螺杆)转动，使螺杆作垂直升降运动，从而作开启或关闭闸门。  (1)专用电机：为YDF电机。它是根据电动装置的工作特点及一般闸门使用工况而设计制造的闸门专用电机。  (2)减速机构：为同轴式。由一级蜗杆、蜗轮组成。  (3)行程控制机构：用来指示闸门的开启和关闭位置，由齿轮传动部分、计数器和大触点控制部分组成。  (4)位置指示机构：用来指示闸门的开启和关闭程度。由一组传动齿轮、指针、开度盘（270°指示）组成。同时装有电位器用来将闸门的开度电号发送至控制室。  (5)转矩控制机构：用来控制电动装置的输出转矩的大小。由转矩轴、触板、控制器上“调整”旋钮）可以调整开度表的“满度”。（3） 控制器结构说明及注意事项  a. 控制器外形及开孔尺寸  b.控制器表盘上的电器元件的作用： 开度表：闸门开启、关闭的程度。 白色指示灯：电源指示。黄色指示灯：过转矩指示。  远控开关：拨到远控位置，可实现远距离操作。  闸开按钮：控制闸开，闸门全开的灯光指示（红色指示灯）。    闸关按钮：控制闸关，闸门全关的灯光指示（绿色指示灯）。  停止按钮：按闸门停止在全开到全关位置中任意位置时的按钮。 c.注意事项：  控制器按端子接线图接线。  支撑架由使用单位根据安装条件自行配制。  当控制器需要进行修理和检查时，需打开后罩，拆除端子板上的引线，旋下固定螺钉，方可抽出机芯。 5.技术参数和性能参数    （1）控制器：380V      50HZ      三相四线制   （2）工作环境  a.不含爆炸性和强腐蚀性气体。 b.温度范围为－30℃～40℃。 C.相对湿度不大于80％。 d.海拔高度不大于2000m。 e.无强烈震动。  基本性能参数表    6.  安装与调整  6.1安装前，安装人员应熟悉设备性能和操作方法，确定启闭机螺杆行程与所配套的闸门安装尺寸，以保证闸门能够全部开启或关闭。  6.2电动启闭机通常与闸门配套安装,根据工程具体位置的需要，启闭机安装分为四种形式，供用户参照使用。   a. 予留孔洞式 (  表二   电动启闭机安装基本技术参数)  b .予埋钢板式 (  表二   电动启闭机安装基本技术参数)  c .穿孔式     ( 表二   电动启闭机安装基本技术参数)  6.3 一般情况下，电动启闭机应垂直安装(即螺杆中心垂直于水平面



1、闸门应注意闸板的上、下极限位置，不能超限，以免损坏闸门或启闭机。

    2、闸门在起闭过程中如有异常情况应立即停止使用，及时检查修理。

    3、闸门在关闭时距闸底10公分处，暂停2分钟，让激流冲净底门槽内杂物，然后再将闸门关闭。

    4、一定要保持基础布置平面水平180o；启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。

    5、安装启闭机根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。

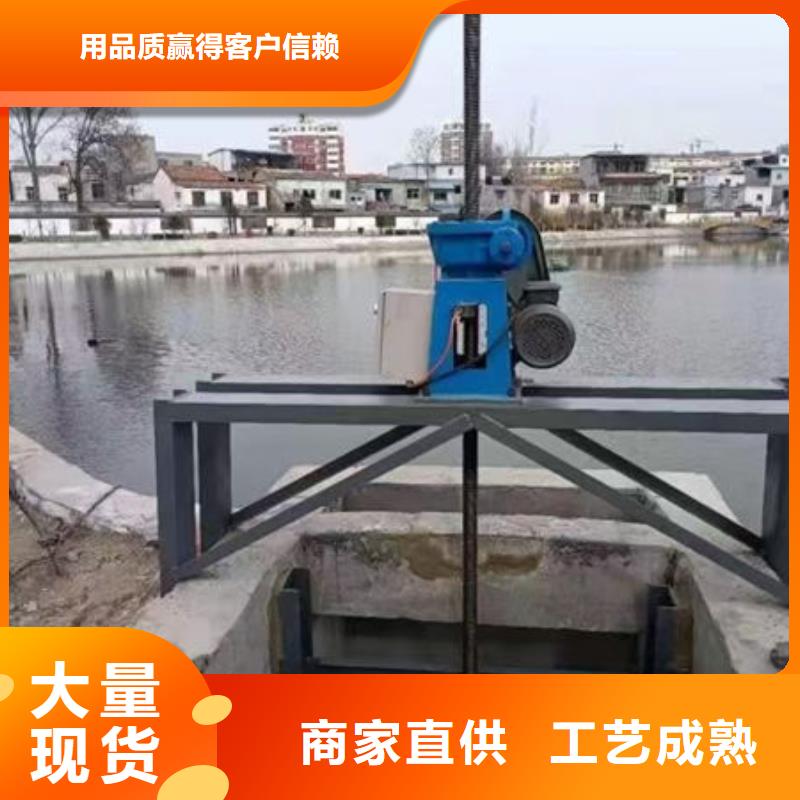

    6、将启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入启闭机，当螺杆从启闭机上方露出后，再套上限位盘。螺杆的下方与闸门连接。

    7、启闭机的基础建筑物安装必须稳固。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。

    8、起闭机电气设备的安装，符合图纸及说明书的规定，全部电气设备均可靠的接地。

    9、每台起闭机安装完毕，对启闭机进行清理，补修已损坏的保护油漆，灌注润滑脂。
